NBK导轨库浪霸 - 气压型 - 常闭型 - 旋转轴保持型

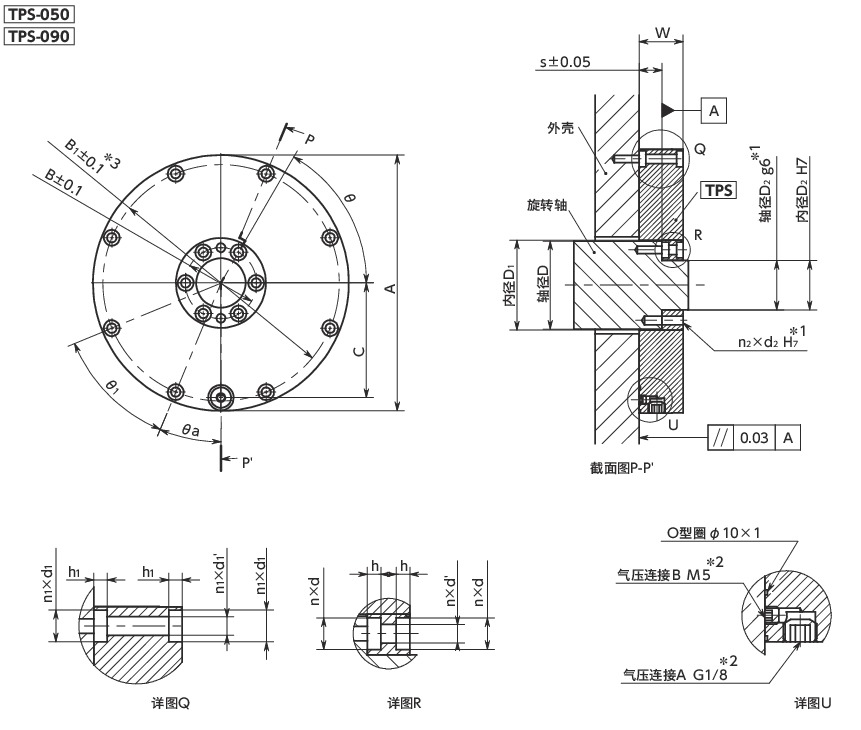

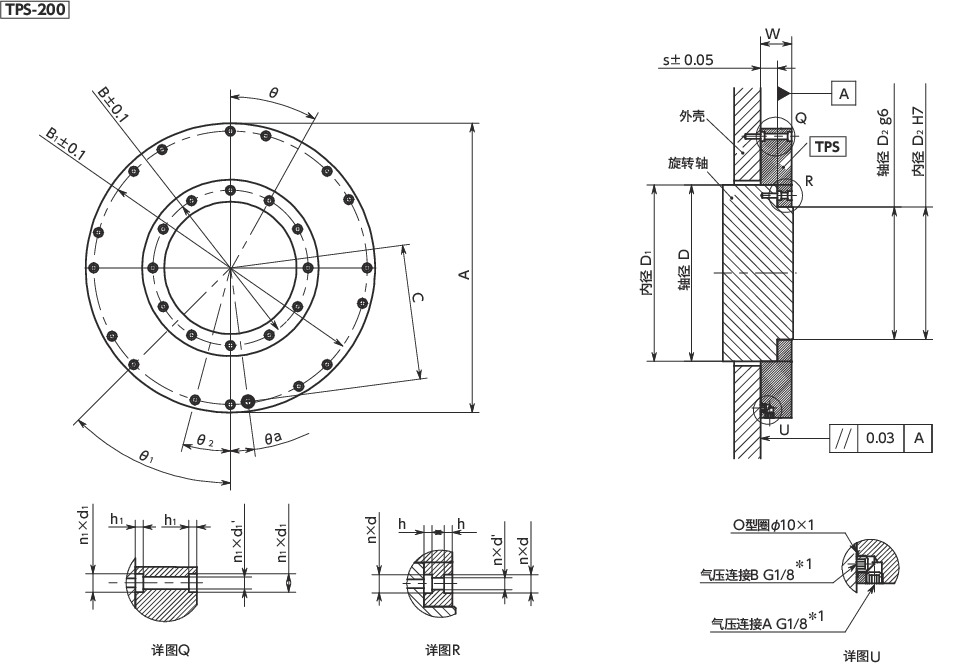

形状图
＊1：为获取旋转轴与TPS的同轴度，请对轴或销进行定心。
＊2：可从任何一个气压连接供应气体。使用气压连接B时，请使用附带的O型圈。
＊3：尺寸图中标示的公差为螺纹孔的螺距公差。销孔的孔距公差因尺寸而异。TPS-050±0.01、TPS-090H8。
＊1：可从任何一个气压连接供应气体。使用气压连接B时，请使用附带的O型圈。

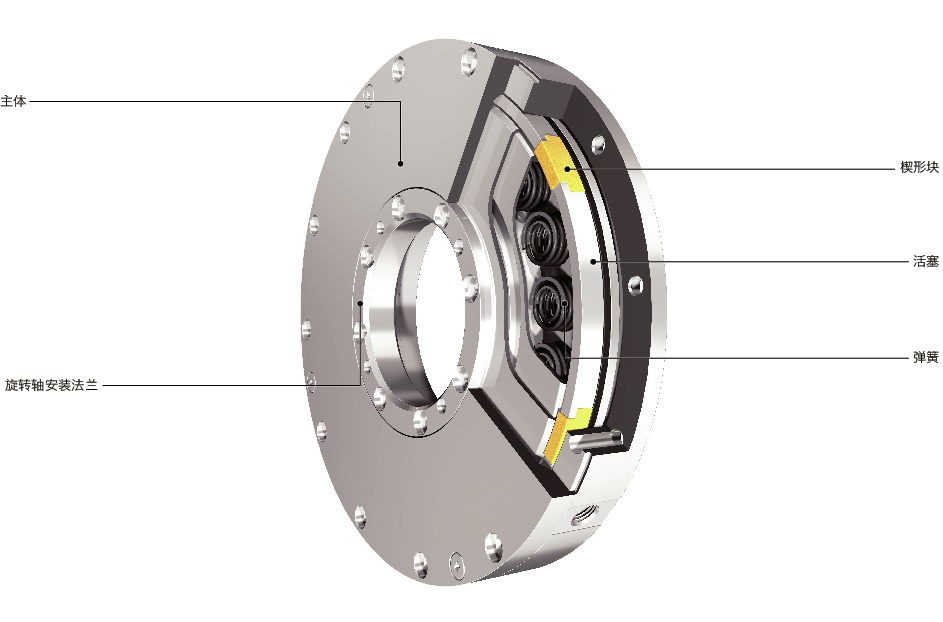

构造
材质、表面处理
| TPS | |
|---|---|
| 主体 | 相当于SCr415 无电解镀镍 |
| 旋转轴安装法兰 | 相当于SCr415 |
特点
- 用于固定旋转轴、定位及防止振动。
- 由于不直接夹紧旋转轴，因此不发生磨损。
- 常闭（Normally Closed）型。
供给气压时：解除夹紧。
排出气压时：借助弹簧的作用力夹紧。
规格
| TPS-050～080 | TPS-090～320 | |
| 控制方式 | 气压、常闭 | |
| 开放压力 | 0.4MPa | 0.55MPa |
| 最高使用压力 | 0.65MPa | |
| 容许转速 | 1000 rpm | |
| 使用温度 | -10℃～+70℃ | |
| 适用轴的直径 | φ50～φ80 | φ90～φ320 |
使用注意事项
- 为了安装TPS，需对旋转轴进行加工。
- TPS不具备轴承功能。请另行准备轴承以限制轴的径向与轴向的运动。

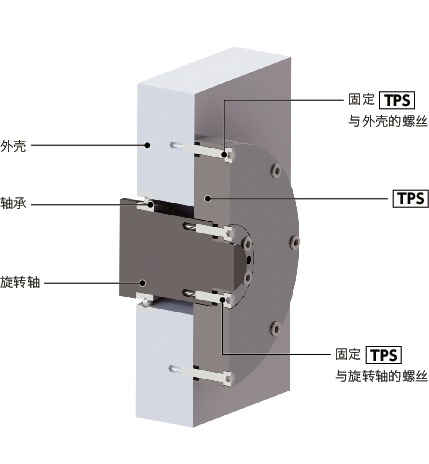

安装
- TPS安装有M5或G1/8接头。
- 供给空气，解除夹紧。
- 将旋转轴安装于TPS的旋转轴安装法兰，按照下表的扭矩对固定两者的螺丝进行紧固。
- 将TPS安装于外壳，对固定两者的螺丝进行临时紧固。
- 排气后，使其处于夹紧状态，可对TPS定心。
- 请将固定TPS与外壳的螺丝按照下表的扭矩紧固。
| 螺纹公称直径＊1 | 紧固扭矩 （N·m） |
|---|---|
| M5 | 5.5 |
| M6 | 9.5 |
＊1：请使用强度等级在8.8以上的螺纹。
固定用螺丝若使用通常的内六角螺栓，螺栓头将会从TPS的端面伸出。（性能上没有问题）
为防止螺栓头从TPS的端面伸出，请使用内六角短头螺栓SLH。
SLHSLH-TZB
配管
| 轴径 （mm） | 螺纹公称直径 | 空气消耗量 （ℓ/周期（ANR）） |
|---|---|---|
| φ50 | M5及G1/8 | 0.141 |
| φ90 | M5及G1/8 | 0.208 |
| φ200 | G1/8 | 0.678 |
