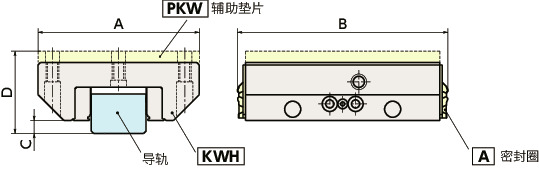

形状图

KWH导轨库浪霸 - 液压型 - 常开型寸法図

夹紧部的形状因型号而异。各型号的形状请确认CAD数据。

构造

KWH_C导轨库浪霸 - 液压型 - 常开型


特点

  • 液压控制。
  • 超重载用。采用高精度特殊挠性压力板，实现了强大的保持力。
  • 保持力：1600N～46000N
  • 为常开（Normally Open）型。
    供给液压时：夹紧线性导轨。
    释放液压时：解除夹紧。

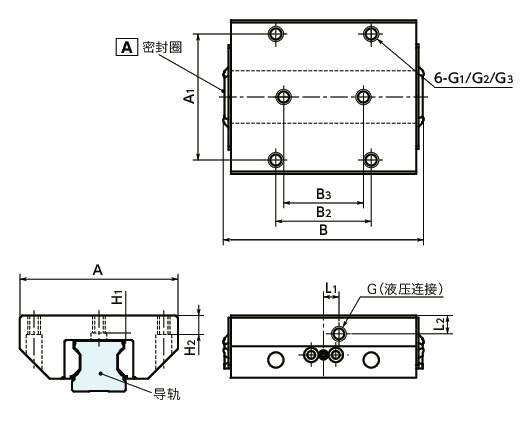

安装图

KWH导轨库浪霸 - 液压型 - 常开型

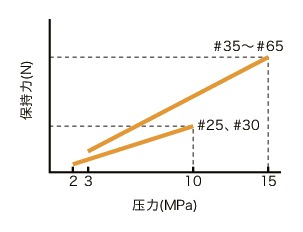

保持力

本产品目录中的保持力是最高使用压力时的值。
保持力在使用压力范围内与压力成正比。

KWH_C导轨库浪霸 - 液压型 - 常开型
