NBK导轨库浪霸 - 气压型 - 常闭型 - 旋转轴保持型

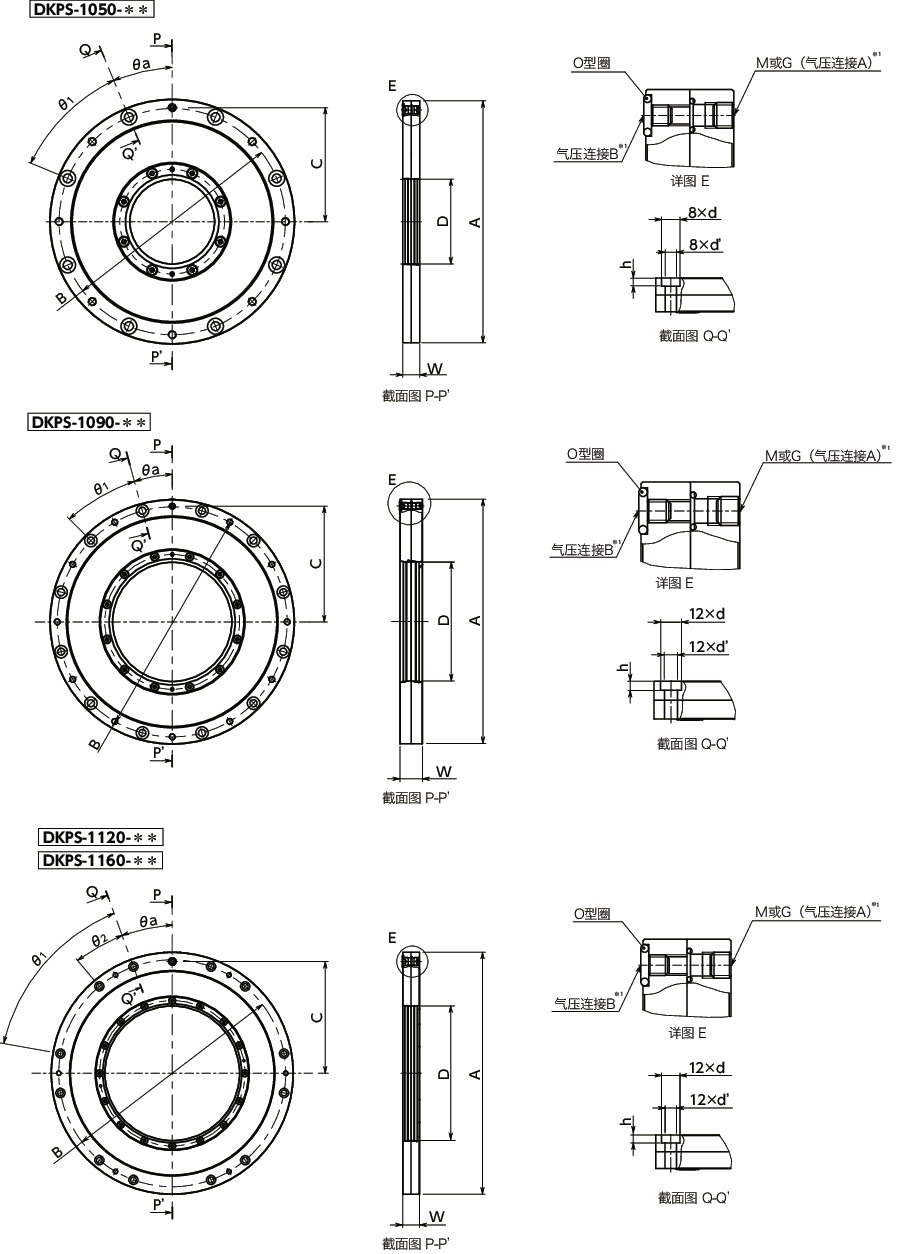

形状图
＊1： 可从任何一个气压连接供应气体。使用气压连接B时，请使用附带的O型圈。

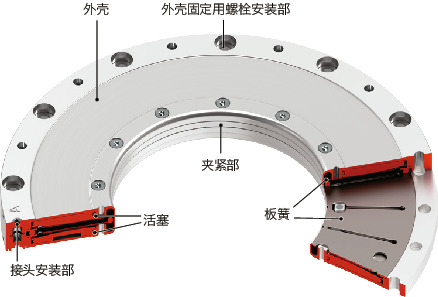

构造
材质、表面处理
| DKPS | |
|---|---|
| 主体 | 钢 无电解镀镍 |
| O型圈 | NBR |
特点
- 用于机床主轴、扭矩马达轴、枢轴等旋转轴的保持、定位及防振。
- 适合用于提高机械加工和组装工序中的角度刚性。
- 直接夹紧轴的外径保持旋转方向。
- 常闭（Normally Closed）型。
供给气压时：解除夹紧。
排出气压时：借助板簧的作用力夹紧。 - 备有开放压力为0.55MPa的DKPS和0.4MPa的DKPS-04。
- 夹紧寿命高达500万次＊1。
- 备有磁性传感器用的传感器槽。＊2

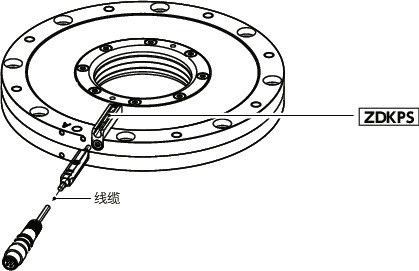

- 使用另售的磁性传感器ZDKPS，可以通过LED亮灯状态确认夹紧、解除夹紧状态。
可以选择是否配备磁传感器。
DKPS-＊＊-A----另售
DKPS-＊＊-AS----附带
DKPS-＊＊-A-04----另售
DKPS-＊＊-AS-04----附带
＊1： 仅供参考数值，并非保证数值。
＊2： DKPS的传感器槽可用梅花槽螺丝进行拆卸和安装。
规格
| DKPS-＊＊＊＊-A | DKPS-＊＊＊＊-A-04 | |
|---|---|---|
| 控制方式 | 气压、常闭 | |
| 开放压力 | 0.55MPa | 0.4MPa |
| 最高使用压力 | 0.65MPa | |
| 夹紧寿命*1 | 500万次 | |
| 使用温度 | 5℃～80℃ | |
| 适用轴的直径 | φ50～φ160 | |
＊1： 仅供参考数值，并非保证数值。
- 推荐轴
| 尺寸公差 | -0.025mm～-0.01mm |
| 表面粗糙度 | Ra0.8 |
| 硬度 | 58HRC～62HRC |
| 硬化层深度 | 0.8mm |
| 全跳动 | 0.02mm |
- 推荐安装面
| 相对于轴的直角度 | 0.02mm |
| 平面度 | 0.02mm |
详细情况请确认使用说明书。
使用注意事项
- DKPS不具备轴承功能。请另外使用轴承限制轴的径向与轴向运动。
- DKPS是用于保持旋转方向的零件。不能进行轴向保持。
- 请不要在轴或夹紧部位涂抹润滑脂等。否则可能会降低保持力或损坏零件。

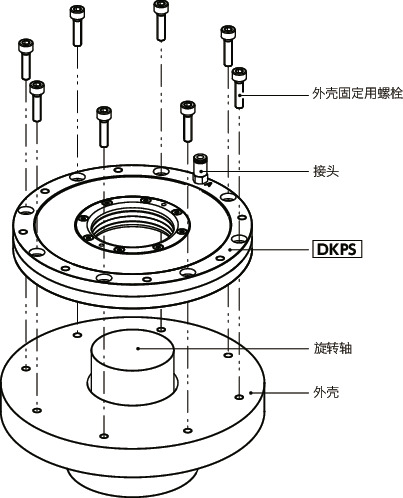

安装
- 在DKPS上安装M5或G1/8接头。
- 供给空气，解除夹紧。
- 将DKPS安装于外壳，对固定外壳的螺栓进行临时紧固。
- 排气后，使其处于夹紧状态。
- 重复进行10次左右夹紧、解除夹紧，使DKPS定心。
- 请在夹紧状态下，按照下表所示的扭矩对固定DKPS与外壳的螺栓进行紧固。
| 螺纹公称直径＊1 | 紧固扭矩 （N・m） |
|---|---|
| M5 | 9.3 |
| M6 | 15.7 |
＊1： 请使用强度等级在12.9以上的螺纹。
配管
| 轴径 （mm） | 螺纹公称直径 | 空气消耗量 （ℓ/周期（ANR）） |
|---|---|---|
| φ50 | M5 | 0.021 |
| φ90 | M5 | 0.029 |
| φ120 | G1/8 | 0.06 |
| φ160 | G1/8 | 0.07 |
