NBK导轨库浪霸 - 气压型 - 常开型 - 低成本型

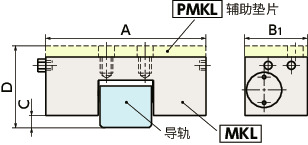

形状图

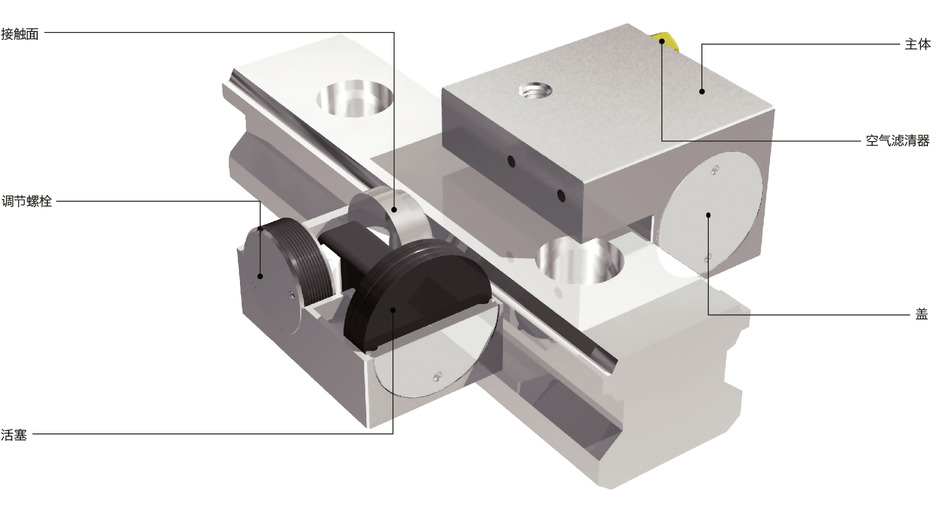

构造
特点
- 用于固定滑台、定位及防止振动。
- 为低成本的常开（Normally Open）型。
供给气压时：夹紧线性导轨。
排出气压时：解除夹紧。 - 设计小巧。
- 也备有组装到现有系统上的组件。无需进行诸如延长导轨长度或变更滑台尺寸等设计变更。
安装
| 螺纹公称直径＊1 | 紧固扭矩 （N・m） |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
＊1： 请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项（ ⇒请事先确认安全注意事项 ）、设计中的注意事项（ ⇒设计中的注意事项 ）、安装步骤（ ⇒安装步骤 ）。

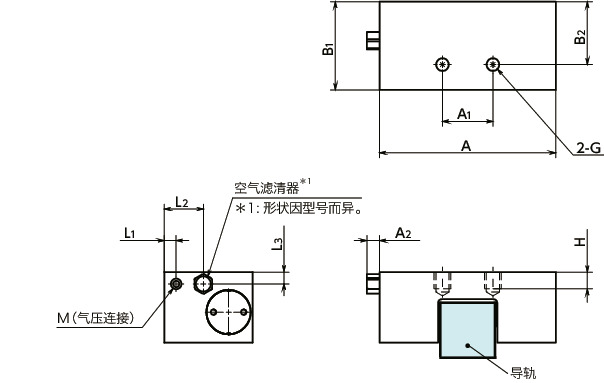

安装图
保持力
本产品目录中的保持力是压力为0.6MPa时的值。保持力在0.3MPa～0.6MPa的范围内与压力成正比。

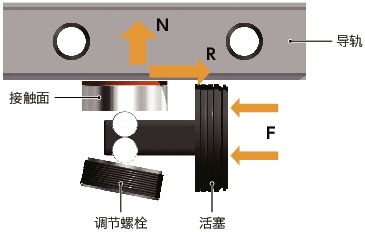

- MKL的强大保持力来自楔形块的斜边放大效果。
气压产生的力F通过滚柱被压入到接触面与倾斜的调节螺栓之间时的楔形效果转换为力N。此时，力N的大小为1/tanθ（θ接触面与调节螺栓之间的角度）倍。
该作用力N在线性导轨上产生摩擦力R，该摩擦力即为MKL的强大保持力。
