NBK导轨库浪霸 - 气压型 - 常开型MK

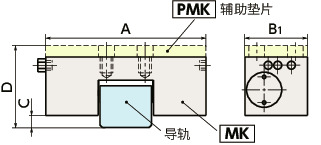

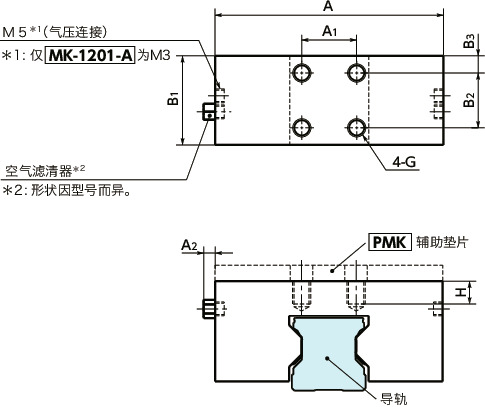

形状图
夹紧部的形状因型号而异。各型号的形状请确认CAD数据。

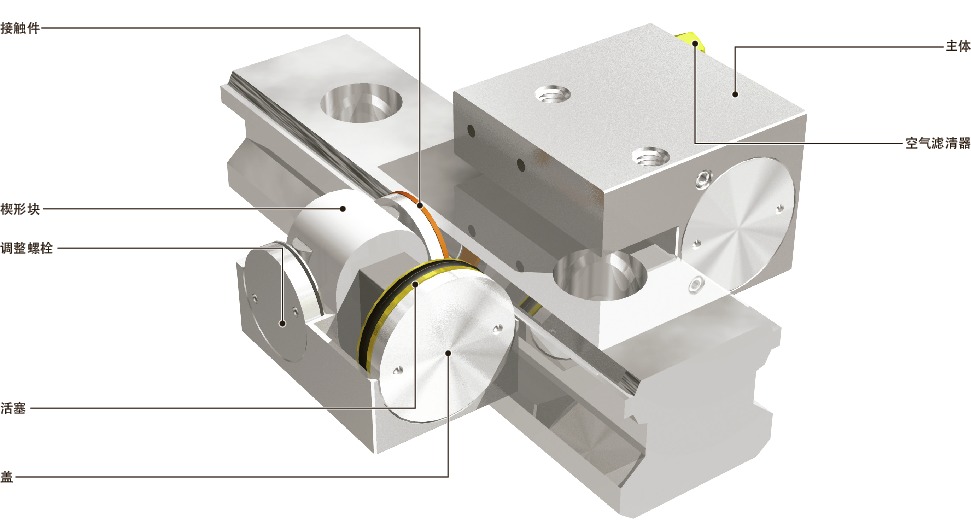

构造
特点
- 用于固定滑台、定位及防止振动。
- 为常开（Normally Open）型。
供给气压时：夹紧线性导轨。
排出气压时：解除夹紧。 - 设计小巧。
- ISO 6级洁净度。
- 有关各种试验数据，请参阅下述各页。
⇒查看实验结果 - 可简单地组装到现有系统上。无需进行诸如延长导轨长度或变更滑台尺寸等设计变更。

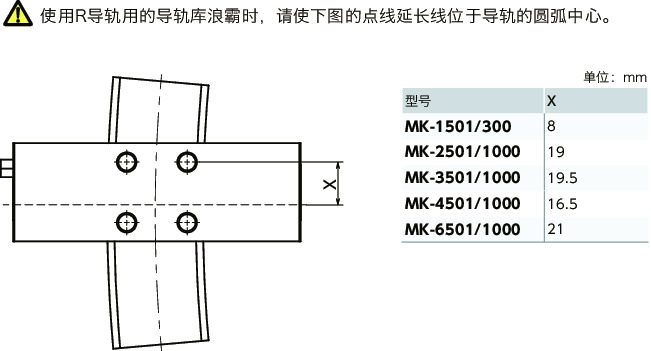

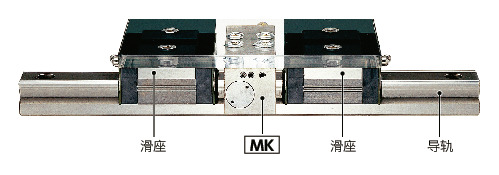

安装图
保持力
本产品目录中的保持力是压力为0.6MPa时的值。保持力在0.3MPa～0.6MPa的范围内与压力成正比。

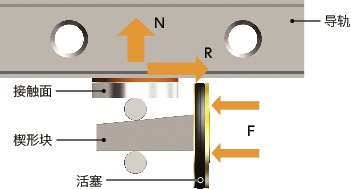

- MK的强大保持力来自楔形块的斜边放大效果。
空气压力产生的作用力F作用于活塞上后，通过楔形块的斜边放大效果被转换成作用力N。此时，作用力N的大小为作用力F的1/tanθ（θ为楔的角度）倍。该作用力N在线性导轨上产生摩擦力R，该摩擦力即为MK的强大保持力。
