NBK导轨库浪霸 - 气压型 - 常闭型

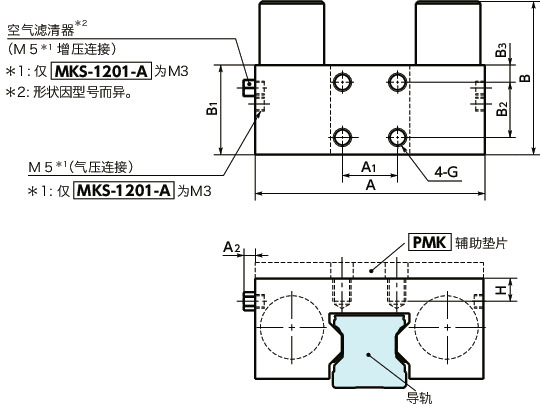

形状图
夹紧部的形状因型号而异。各型号的形状请确认CAD数据。

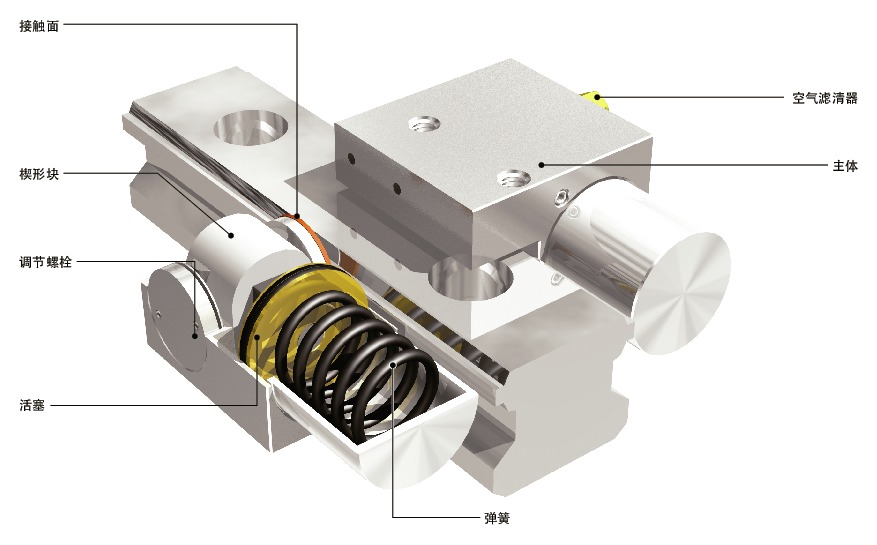

构造
材质、表面处理
| MKS | |
|---|---|
| 主体 | 相当于SCr415 无电解镀镍 |
| 空气滤清器 | 黄铜 |
| 接触面 | 相当于SUJ2 无表面处理 |
| 调节螺栓 | 相当于SUJ2 无表面处理 |
特点
- 用于固定滑台、定位及防止振动。
- 为常闭（Normally Closed）型。
供给气压时：解除夹紧。
排出气压时：借助弹簧的作用力夹紧线性导轨。 - 设计小巧。
- ISO 6级洁净度。
- 有关各种试验数据，请参阅下述各页。
⇒查看实验结果 - 可简单地组装到现有系统上。无需进行诸如延长导轨长度或变更滑台尺寸等设计变更。
增压连接
“增压连接”是指在弹簧保持力的基础上增加空气压力产生的保持力，从而增大保持力的连接方法。增压连接的连接方法
- 拆除空气滤清器。
- 装上管接头、软管和电磁阀。
- 开始供气。
- 启动电磁阀，确认库浪霸的开闭状况。
规格
| MKS-03 | MKS-04 | MKS | |
|---|---|---|---|
| 控制方式 | 气压、常闭 | ||
| 开放压力 | 0.3MPa | 0.4MPa | 0.55MPa |
| 最高使用压力 | 0.65MPa | ||
| 响应时间 | 最大0.06s | ||
| 夹紧寿命＊1 | 500万次 | ||
| 使用温度 | -10℃～+70℃ | ||
| 适用导轨的公称尺寸 | ＃15～＃65 | ＃15～＃65 | ＃12～＃85 |
＊1： 仅供参考数值，并非保证数值。增压连接时的寿命为100万次。
使用注意事项

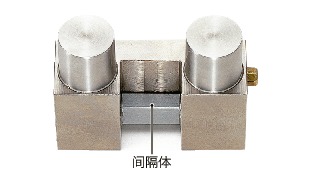

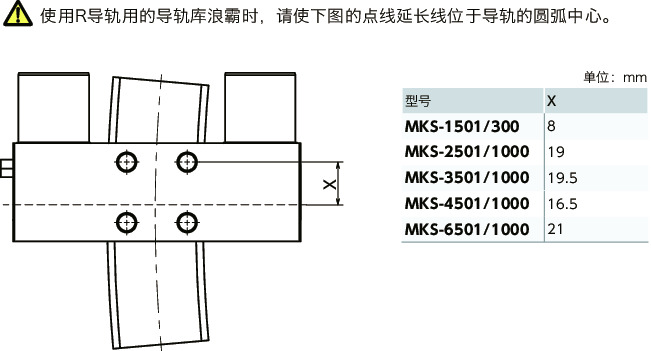

MKS在出厂时在接触面间夹有垫块。除了安装时，请勿取出该垫块。如果在取出垫块的状态下长期放置，可能会引起MKS无法运作。
安装
| 螺纹公称直径＊1 | 紧固扭矩 （N・m） |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 23 |
| M10 | 46 |
＊1： 请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项（ ⇒请事先确认安全注意事项 ）、设计中的注意事项（ ⇒设计中的注意事项 ）、安装步骤（ ⇒安装步骤 ）。

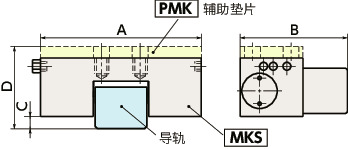

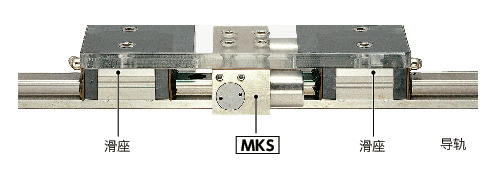

安装图
配管
| 导轨公称尺寸 | 螺纹公称直径 | 空气消耗量＊1（ℓ/周期（ANR）） 标准连接/增压连接 |
|---|---|---|
| ＃12 | M3 | 0.007/0.021 |
| ＃15 | M5 | 0.011/0.035 |
| ＃20 | M5 | 0.019/0.063 |
| ＃21 | M5 | 0.007/0.020 |
| ＃25 | M5 | 0.021/0.068 |
| ＃27 | M5 | 0.019/0.063 |
| ＃30 | M5 | 0.031/0.121 |
| ＃35 | M5 | 0.031/0.129 |
| ＃45 | M5 | 0.041/0.175 |
| ＃50 | M5 | 0.031/0.121 |
| ＃55 | M5 | 0.041/0.175 |
| ＃65 | M5 | 0.041/0.175 |
＊1： 压力为0.6MPa时的值。
