NBK带连接器线缆

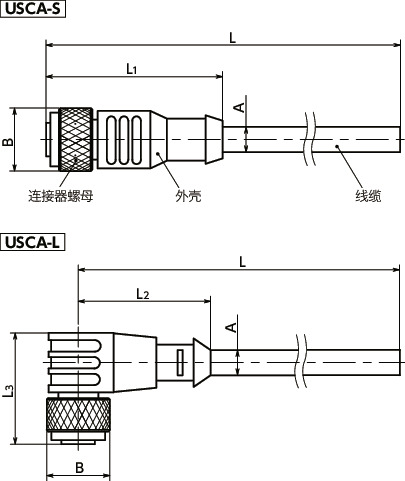

形状图
材质、表面处理
| USCA | |
|---|---|
| 外壳 | TPU |
| 线缆 | 聚氨酯（黑） |
| 连接器螺母 | 黄铜 镀镍 |
特点
- 带开关、带传感器的产品用的带连接器线缆。
- 无卤、硅、PVC。
规格
| USCA-M8-3 | USCA-M8-4 | USCA-M12-4 | USCA-M12-5 | USCA-M12-8 | USCA-M12-12 | |
|---|---|---|---|---|---|---|
| 连接器 | M8 A线 3极 母 | M8 A线 4极 母 | M12 A线 4极 母 | M12 A线 5极 母 | M12 A线 8极 母 | M12 A线 12极 母 |
| 导体截面积 | 0.25mm2 | 0.25mm2 | 0.34mm2 | 0.34mm2 | 0.25mm2 | 0.14mm2 |
| 动作电压 | max. 60V | max. 60V | max. 60V | max. 60V | max. 30V | max. 30V |
| 额定电流 | 4A | 4A | 4A | 4A | 2A | 1.5A |
| 绝缘电阻 | 108Ω以上 | 108Ω以上 | 108Ω以上 | 108Ω以上 | 108Ω以上 | 108Ω以上 |
| 使用温度范围 | -40℃～90℃ | -40℃～90℃ | -40℃～90℃ | -40℃～90℃ | -40℃～90℃ | -40℃～90℃ |
| IP保护等级 | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 |

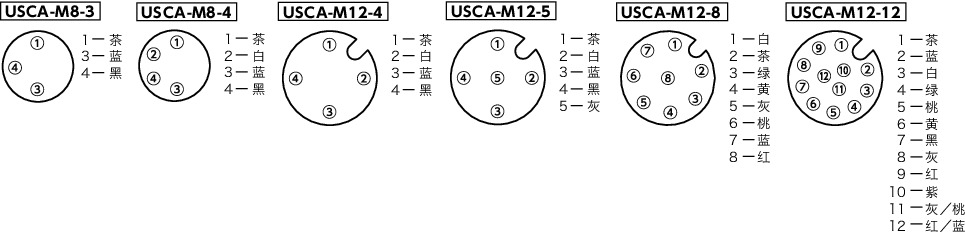

连接器引脚排列
