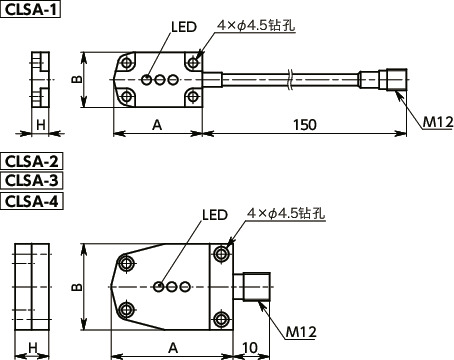

形状图

CLSA动力夹块用非接触式开关寸法図

材质、表面处理


CLSA
主体塑料
内六角圆柱头螺栓钢
四氧化三铁保护膜（黑）

特点

  • 检测气压夹紧式动力夹块夹臂的位置。
  • 在主体的LED上显示夹臂的状态。
LED亮灯条件
绿电源连接
红夹块
黄解除夹紧
  • CLSA可以直接用螺丝安装在气压夹紧式动力夹块上。
  • 可以安装在气压夹紧式动力夹块两个侧面的任意一侧。
  • 仅CLSA-1有电缆。
  • 附带塑料制中间隔板和2根内六角圆柱头螺栓。

规格

电源电压DC10V-30V
输出方式PNP开路集电极输出
负荷电流100mA以下
内部电压下降2V以下
可使用温度0℃～50℃
IP保护等级IP65

电路

CLSA动力夹块用非接触式开关

连接器引脚排列

CLSA动力夹块用非接触式开关


使用例

CLSA动力夹块用非接触式开关
