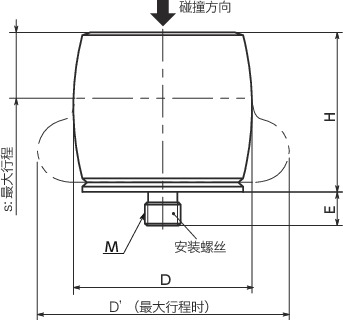

形状图

TPC-AS-M高性能弹性体挡块（基础吸收器）-长寿命、高耐环境性-标准型寸法図

构造

TPC-AS标准型

TPC_C高性能弹性体挡块（基础吸收器）-长寿命、高耐环境性

TPC-AA高能量吸收型

TPC_C高性能弹性体挡块（基础吸收器）-长寿命、高耐环境性

TPC_C高性能弹性体挡块（基础吸收器）-长寿命、高耐环境性

TPC-RS低阻力型

TPC_C高性能弹性体挡块（基础吸收器）-长寿命、高耐环境性


材质、表面处理


TPC-AS/TPC-AA/TPC-RS
主体TPC
（共聚酯热塑性弹性体）
安装螺丝16MnCrSPb5
镀锌

使用注意事项

基础吸收器请安装在下图φD以上的安装面上。

TPC-AS-M高性能弹性体挡块（基础吸收器）-长寿命、高耐环境性-标准型


规格

基础吸收器有能量吸收特性各异的3种类型。
每种类型各有2种材质硬度。TPC-H与TPC-M相比，可以抑制反弹。
产品符号TPC-AS-MTPC-AS-HTPC-AA-MTPC-AA-HTPC-RS-MTPC-RS-H
类型标准型高能量吸收型低阻力型
特点基础吸收器标准型
丰富的尺寸类型		适用于碰撞时能量较大的用途碰撞时最大阻力较低的类型
材质硬度（肖氏硬度）D40D55D40D55D40D55
最大吸收能量（J）2 - 9022 - 2014450 - 127251640 - 83301.2 - 1152.7 - 290
减振率65%以下75%以下65%以下65%以下50%以下60%以下
容许偏角（°）303015153030
可使用温度（℃）-50 - 90-50 - 90-50 - 90-50 - 90-50 - 90-50 - 90
碰撞速度（m/s）0 - 100 - 100 - 100 - 100 - 100 - 10

特点

  • 高性能弹性体（TPC）制成的冲击吸收、碰撞保护用零件。适用于紧急停止用等用途。
  • 主体材质TPC是耐药品性（⇒耐薬品性一覧表）、耐久性优异的高功能塑料。
  • 与一般的橡胶制挡块相比，其寿命长，可以削减维护成本。
  • 借助材质和形状的特性，可以抑制碰撞时工件的反弹。可以缩短完成能量吸收的时间，提高设备的生产效率。
  • 缩短能量吸收时间
  • 所有产品均附带1根安装用螺丝。
    请按下表的紧固扭矩紧固螺丝。
螺纹公称直径紧固扭矩
（N・m）
M31.3
M42.9
M54.5
M67
M817
M1260
M16180
M20300
