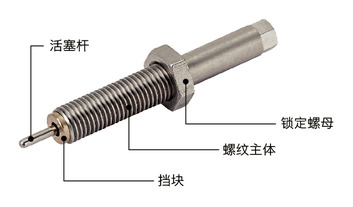

形状图

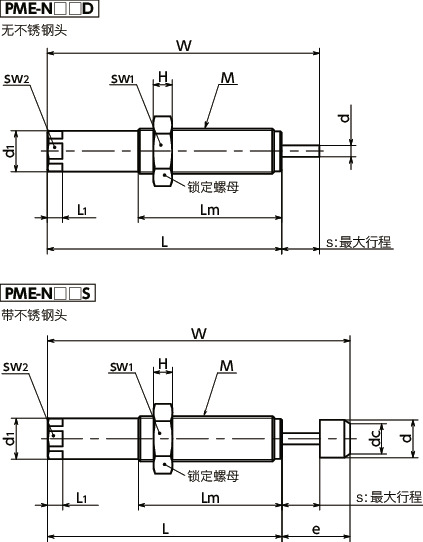

PME高性能缓冲器（冲击吸收器） - 小径型 寸法図

构造

无不锈钢头

PME_C高性能缓冲器（冲击吸收器） - 小径型


材质、表面处理


PME
螺纹主体相当于SUS303
活塞杆相当于SUS420
锁定螺母＊1相当于SUS303
刮擦器NBR
不锈钢头相当于SUS303

＊1：　所有产品均附带1个锁定螺母。需要多个时，请另行订购锁定螺母单件PVM。


特点

  • 采用独特结构，能量吸收能力强。
  • 能量吸收平稳。线性减速。
  • 通过在传统缓冲器的基础上缩小尺寸并缩短循环时间，可提高生产效率。
  • 容许偏角：2°
  • 也可在高压室内使用。（最大1MPa）
  • 可使用温度：-10℃～70℃
  • 使用生物油，可用于无尘室内。
  • 使用H1认证油，还可用于食品工业用设备。

相关产品

产品名称型号特点
限位套筒PAH任意设定冲击吸收器的行程所使用的挡块。
压力室密封PDD防止从冲击吸收器连接部漏气。
锁定螺母PVM冲击吸收器用锁定螺母

全面改型说明

高性能缓冲器（冲击吸收器）将于2021年1月26日（星期二）大幅增加规格，实施全面改型。详情请参照以下内容。

请参看详情

另外，在以下网页中输入旧型号，可以按螺纹直径基准及能量基准选择现行产品的型号，对新旧规格及尺寸进行确认。

高性能缓冲器：自动替换软件
