高性能缓冲器、高性能弹性体挡块

产品符号

选择行程型

选择保护机构

选择有无不锈钢头

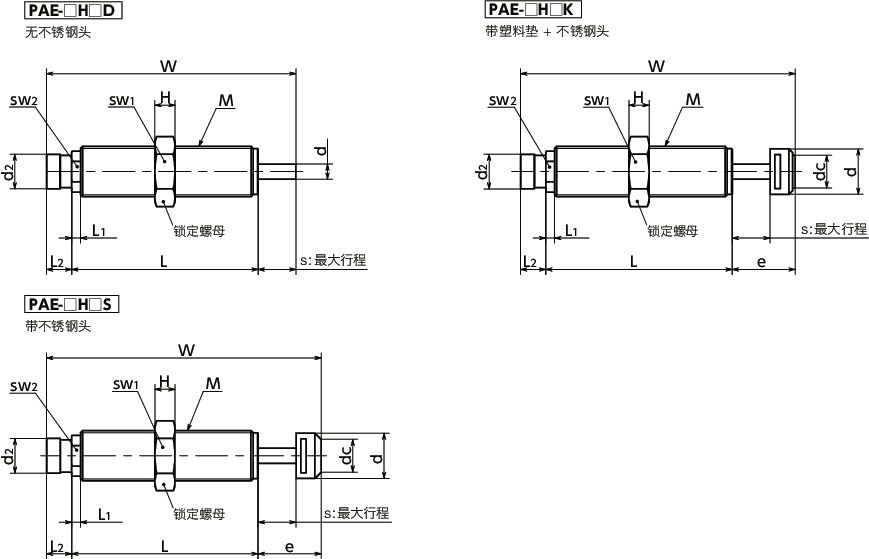

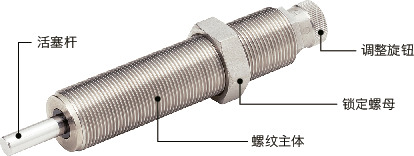

构造

无不锈钢头

材质、表面处理

使用注意事项

• 重复使用前，请根据用途调整主体的规格。⇒安装与维护
• 相对于调整后的规格，如果碰撞速度过大，会导致碰撞后过大的阻力使碰撞物反弹，有导致冲击吸收器及外围设备和装置损坏的危险。
• 相对于调整后的规格，如果碰撞速度过小，则无法产生必要的阻力，从而碰撞到螺丝主体部，有导致冲击吸收器及外围设备和装置损坏的危险。

特点

• 采用独特结构，能量吸收能力强。
• 能量吸收平稳。线性减速。
• 通过在传统缓冲器的基础上缩小尺寸并缩短循环时间，可提高生产效率。
• 通过调整旋钮的设定，可将能量吸收时发生的阻力调整到与碰撞速度匹配的规格。

• 调整旋钮的刻度为0时，则与PHE同尺寸、H型（低速用）的规格相同。数值变大，则可对应高速用规格。
• 从低速用（0）到高速用（5）规格，可进行无级调整。

调节范围

• 容许偏角：2°
  偏角超过2°时，请使用螺栓预支承PBV。PBV
• 也可在高压室内使用。（最大1MPa）
• 可使用温度：－10℃～70℃
• 使用生物油，可用于无尘室内。
• 使用H1认证油，还可用于食品工业用设备。
• M14以上尺寸除标准行程外，还可选择长行程。
• 长行程产生的阻力小，可以减少作用于碰撞物的负荷，使能量吸收达到与标准行程相同的水平。

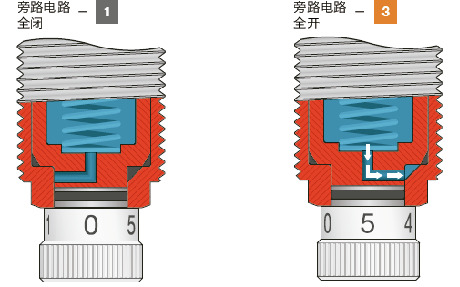

调整旋钮改变阻力的原理

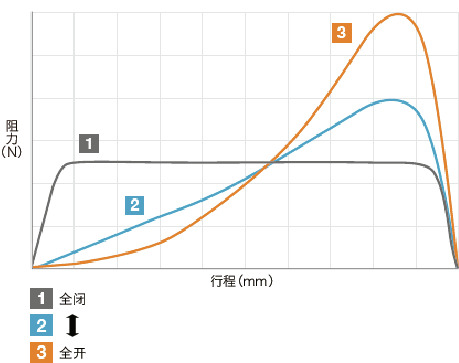

阻力・行程特性（示意图）
