形状图

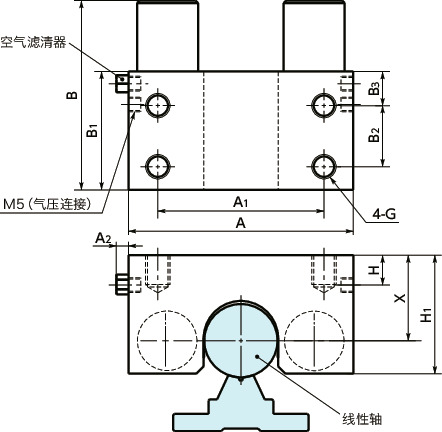

MKRS导轨库浪霸 - 气压型 - 常闭型 - 线性轴用寸法図

mm以上)，或者是
硬质镀铬(电镀硬度：800HV以上、电镀厚度：20μm以上)
尺寸公差f8、g8或h7
圆度尺寸公差的1/2
表面粗糙度Ra0.2～3.2

使用注意事项

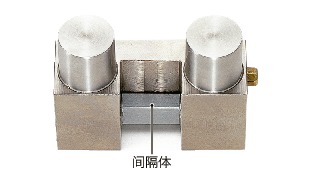

MKRS在出厂时在接触面间夹有垫块。除了安装时，请勿取出该垫块。如果在取出垫块的状态下长期放置，可能会引起MKRS无法运作。

MKRS导轨库浪霸 - 气压型 - 常闭型 - 线性轴用


安装

螺纹公称直径＊1紧固扭矩
（N・m）
M55.5
M823
M1046

＊1：　请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项（ ⇒请事先确认安全注意事项 ）、设计中的注意事项（ ⇒设计中的注意事项 ）、安装步骤（ ⇒安装步骤 ）。


配管

轴径螺纹
公称直径		空气消耗量＊1
（ℓ/周期（ANR））
φ12M50.019
φ16M50.021
φ20M50.019
φ25M50.021
φ30M50.031
φ40M50.041
φ50M50.041
φ60M50.041

＊1：　压力为0.6MPa时的值。
