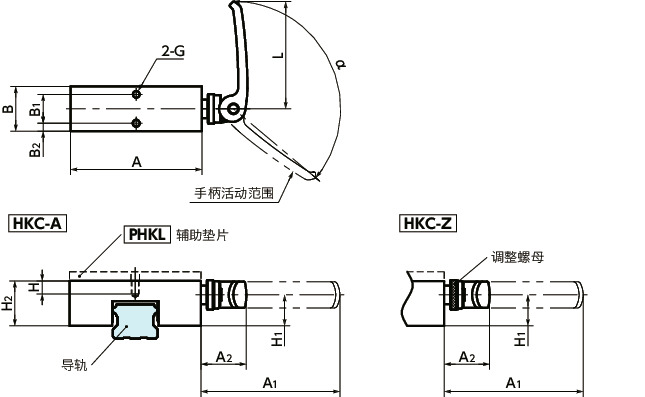

形状图

HKC导轨库浪霸 - 手动型 - 低成本型寸法図

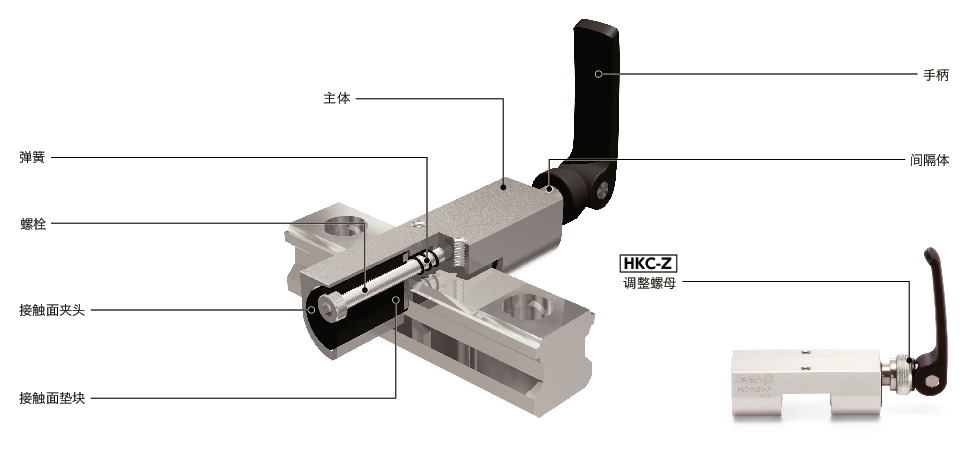

构造

HKC导轨库浪霸 - 手动型 - 低成本型


材质、表面处理


HKC-AHKC-Z
主体相当于A6063
阳极氧化处理		相当于A6063
阳极氧化处理
弹簧SUS304-WPBSUS304-WPB
螺栓相当于SUS304相当于SUS304
手柄锌压铸件
静电喷涂（亚光黑）		锌压铸件
静电喷涂（亚光黑）
间隔体SUS304SUS304
接触面夹头玻璃纤维增强尼龙6（黑）玻璃纤维增强尼龙6（黑）
接触面垫块SUS304SUS304
调整螺母-锌压铸件
三价铬酸盐处理

特点

  • 手动型。设计简洁、物美价廉的夹紧机构。
  • 放倒手柄后，利用凸轮的力夹紧导轨。
  • HKC-A：保持力固定型。已根据适用的线性导轨调整好保持力。
  • HKC-Z：保持力调节型。可根据要夹紧的对象物体自行调整保持力。
  • 利用凸轮的力使保持力恒定。适合于将作业标准化。
  • 用于固定滑台、定位及防止振动。

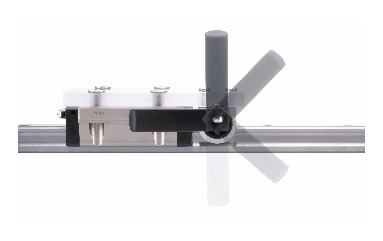

  • HKC-A即使在360°的位置使用手柄，也能确保恒定的保持力。


规格

控制方式手动
使用温度-10℃～50℃
适用导轨的公称尺寸＃15～＃35

使用注意事项

如果在夹紧导轨的状态下旋转手柄，可能会损坏HKC。请务必在解除夹紧的状态下调整手柄位置。

HKC导轨库浪霸 - 手动型 - 低成本型


安装

螺纹公称直径＊1紧固扭矩
（N・m）
M42.5
M55.5
M69.5

＊1：　请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项（ ⇒请事先确认安全注意事项 ）、设计中的注意事项（ ⇒设计中的注意事项 ）、安装步骤（ ⇒安装步骤 ）。


安装图

HKC导轨库浪霸 - 手动型 - 低成本型

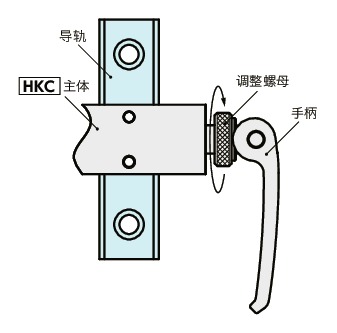

调整方法

HKC-Z通过旋转调节螺母来调节保持力。
请决定手柄的方向，然后旋转调整螺母以调整保持力。

HKC导轨库浪霸 - 手动型 - 低成本型

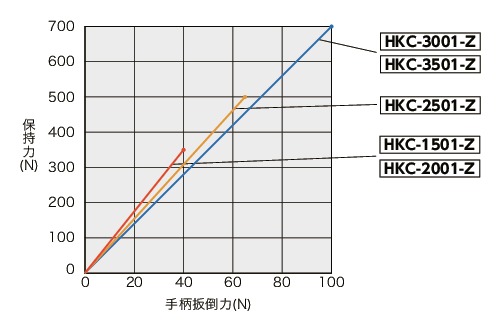

手柄扳倒力与保持力的关系

HKC导轨库浪霸 - 手动型 - 低成本型

如果保持力超过图表中相应的值，将会导致HKC损坏。
