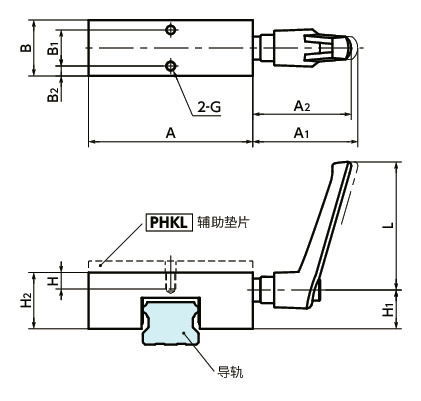

形状图

HKL导轨库浪霸 - 手动型 - 低成本型寸法図

 构造

HKL导轨库浪霸 - 手动型 - 低成本型


材质、表面处理


HKL
主体相当于A6063
阳极氧化处理
弹簧相当于SUP12
镀锌
螺栓相当于SUS304
手柄尼龙6(亚光黑)
间隔体SUS304
接触面夹头玻璃纤维增强尼龙6（黑）
接触面垫块SUS304

特点

  • 手动型。
  • 紧固手柄以夹持导轨。
  • 用于固定滑台、定位及防止振动。
  • 重量轻、成本低。
  • 设计小巧。可简单地组装到现有系统上。

HKL导轨库浪霸 - 手动型 - 低成本型

  • 手柄的操作方法请参阅下述各页。
    ⇒关于夹紧手柄、张紧手柄的使用方法

规格

控制方式手动
使用温度-10℃～50℃
适用导轨的公称尺寸＃15～＃35

使用注意事项

如果过度旋松手柄，可能会导致接触面脱落。请注意不要过度旋松手柄。

安装

螺纹公称直径＊1紧固扭矩
（N・m）
M42.5
M55.5
M69.5

＊1：　请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项（ ⇒请事先确认安全注意事项 ）、设计中的注意事项（ ⇒设计中的注意事项 ）、安装步骤（ ⇒安装步骤 ）。

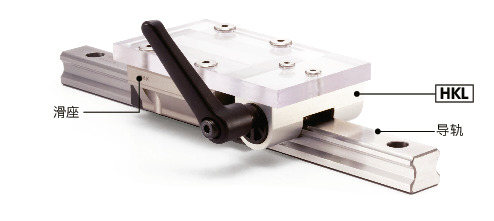

安装图

HKL导轨库浪霸 - 手动型 - 低成本型
