REVO Fringe测头 RFP1
适用于REVO®系统的REVO Fringe测头 (RFP1)

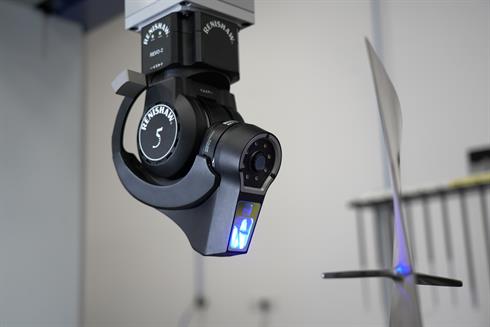

REVO Fringe测头 (RFP1) 将结构光检测集成到坐标测量机的测量程序中。
在五轴坐标测量机平台上执行结构光检测
RFP1测头在雷尼绍现有产品系列的基础上新增非接触式结构光检测技术，增强了REVO系统的多类型传感器功能。雷尼绍坐标测量机产品现有五个不同的可互换测头系列，每个系列均经过精心设计，以充分发挥REVO系统的五轴运动和无级定位优势。

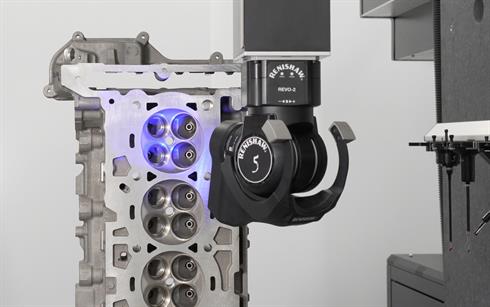

RFP1测头可检测自由曲面和复杂几何形状，并快速提供具有极高点密度的表面数据片区。
RFP1的特性与优点
与其他非接触式结构光检测系统不同，RFP1测头不需要通过参考标记整合从工件不同区域采集的数据，而是由REVO系统自动整合数据。
自动曝光补偿功能可确保针对不同材料、表面颜色和纹理的工件均可获得优质数据结果，无需使用亚光物质涂覆工件。
两个简单易用的软件工具可提供检测路径规划和数据采集功能。
RFP1检测规划器用于路径规划，以及从CAD生成DMIS零件程序。
RFP1数据采集器软件用于在没有CAD模型的情况下采集工件数据，以便进行逆向工程。
RFP Fringe测头 (RFP1)
RFP1能够以极高采集速率提供高密度数据，从而实现对表面轮廓的高精度测量。
首先，测头在工件表面上投射一个条纹图案；然后，测头上的摄像机采集条纹图案的变化，用于生成一个高密度3D表面数据点云；最后，3D测量软件评估数据云，得出检测结果。
RFP1测头由REVO五轴测量技术支持，可在无级定位坐标测量机平台上提供高精度测量结果。所有REVO传感器采集的数据将自动参照同一基准，并与所有其他REVO-2传感器采集的数据合并，以在同一台坐标测量机上尽可能优化工件检测能力。
