REVO®系统的RUP1超声波测头
REVO®系统的RUP1超声波测头
RUP1测头系统可将自动厚度测量功能集成到坐标测量机的测量程序中。

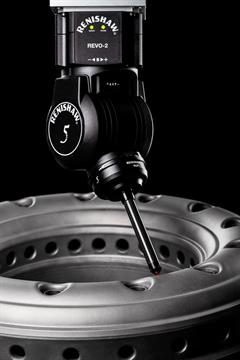

在五轴坐标测量机平台上执行超声波厚度测量
RUP1超声波测头用于执行超声波厚度测量，可提升REVO®系统的多类型传感器检测能力。
与其他诸多超声波系统不同，RUP1测头不需要使用水槽或耦合凝胶来确保信号传输质量。相反，它使用一种创新型弹性测球，在测头和材料之间实现紧密耦合。因此，无需安排熟练的操作人员时刻紧盯示波器屏幕来解读RUP1测头的测量数据，而且还省去了专用浸没槽，释放了车间空间。
对于内部特征难以测量的工件，相较于传统的接触式测头测量技术，使用超声波进行工件厚度单边测量具有明显优势。
RUP1的特性与优点
RUP1超声波测头与MRS2交换架完全兼容，并且能够与REVO系统的所有其他测头自动互换。
RUP1测头使用一个20 MHz传感器，厚度测量范围为1 mm至20 mm，通过碰触点可达到高于25 μm的测量精度。
RUP1使用创新型弹性测球，可在测头和材料之间实现紧密耦合，无需使用水槽或耦合凝胶来确保信号传输质量。
无需安排熟练的操作人员时刻紧盯示波器屏幕来解读数据，从而降低成本。
RUP1超声波测头已完全集成到MODUS和UCCsuite测量软件中，它的功能包括：
几何形状和材料标定
测球尺寸监控和补偿
根据非平行表面的后壁矢量，自动计算REVO测座的位置
测球寿命监控
还提供独立的信号查看器，为技术专家呈现测量结果的图形视图。
