动力夹块

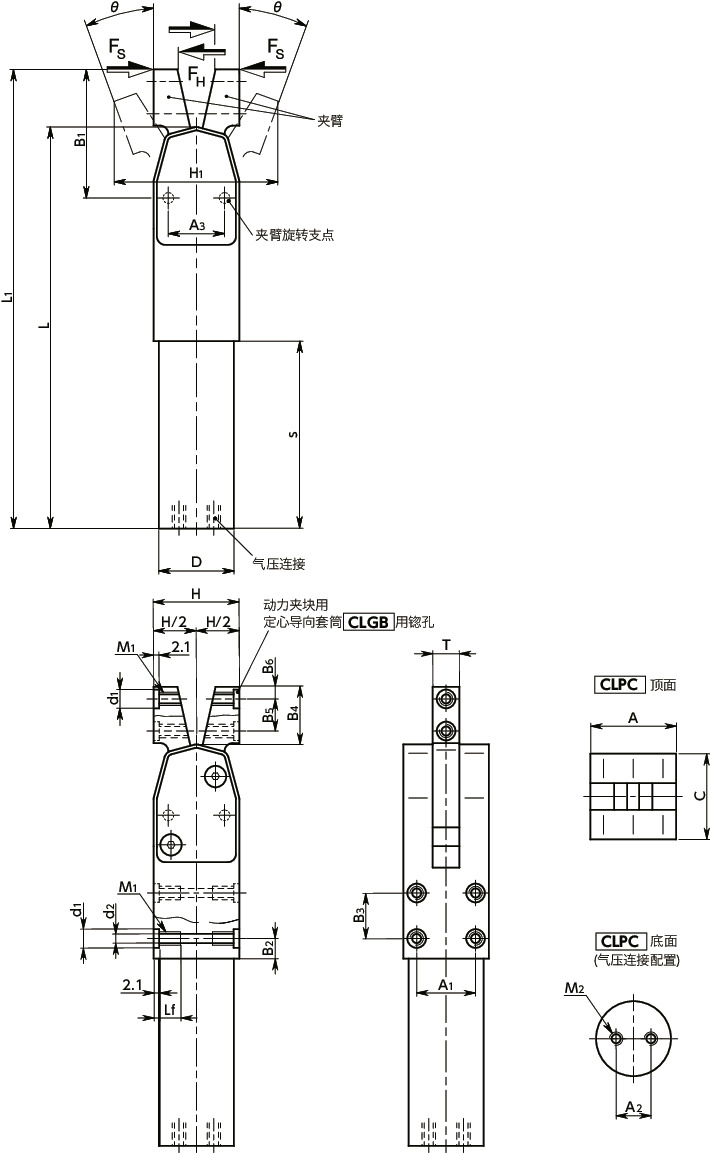

构造

材质、表面处理

特点

• 气压式高性能夹块。用于工件的夹紧、保持、夹持、定位。
• CLPC夹在夹臂的中心。
• 小巧但具备大夹持力。当主体垂直安装时，夹紧力在夹臂内侧沿水平方向产生。
• 最大夹紧力发生在夹臂到达行程末端时。为了获得较高的夹紧力，请尽量使夹臂在靠近行程末端的位置夹紧。
• 夹臂超过一定位置时，自保持机构会将其保持在夹紧位置。
• 夹紧臂高速工作，但在行程末端附近减速，因此通常不需要进行气压减压等速度调整。
• 长寿命。（参考寿命2000万次）
• 夹紧机构内置滚针轴承，可减少磨损。
• 气压缸和夹紧机构一体化，具有高坚固性。
• 常规使用压力：0.6MPa
  最大可使用压力：1MPa

使用注意事项

• 请在主体周边设置安全装置（保护栅栏等）。
• 使用前，请确保遵守与使用目的相关的注意事项（安全注意事项、是否有经过培训的具备相关资格的人员、供应气压）。
• CLPC没有安全装置。
• 在安装夹臂时，有夹住或挤压手指的危险。在夹紧动作过程中，请勿触摸CLPC。进行夹臂作业时，请先切断气压供应。
• 供给气压不要超过1MPa。常规使用压力为0.6MPa。
• 夹紧状态下会产生很高的夹紧力，机械自保持机构在气压供给中断时也能维持夹紧力，因此设备的紧急停止按钮不能解除夹紧。
• 手动松开夹具的自保持机构可能会导致夹臂突然打开。因此，绝对不要触及夹臂的活动范围。
• CLPC内置了夹紧动作时的末端位置阻尼器，在末端位置附近会减速，但没有内置夹紧解除动作时的末端位置阻尼器，因此在夹紧解除动作时不会减速。因此，在解除夹紧动作时，夹紧臂所承受的扭矩不能超过表中的最大允许扭矩值。

• 如果出现故障，请勿操作CLPC。请在关停机器、不施加气压的状态下进行维护。维护结束后，请将所有保护装置以正确的工作状态重新安装。

安装

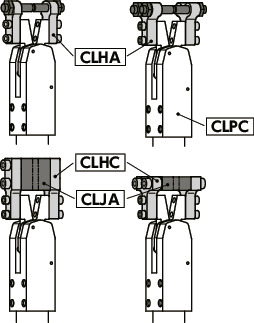

使用例
