形状图

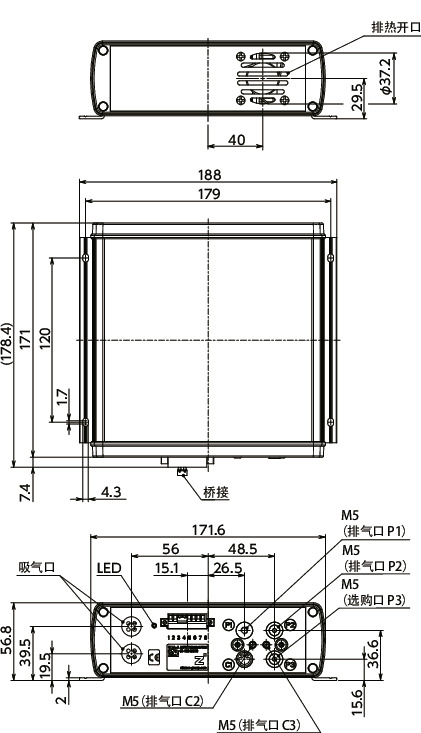

AEPN紧凑型压缩机寸法図

特点

  • 轻量、小型压缩机。
  • AEPN主机中内置控制器，可以省布线、省空间安装。
  • 可以安装在气压设备周边，即使在没有自动输送车和空气源的环境下也可以提供压缩空气。
  • 采用双系统排气口。可以独立控制。
  • 排气压力可以进行2档调节。可以根据用途设定压力范围，驱动时可以抑制产生的能量。
  • 当排气压力下降到下限值时，自动重新调整压力。保持气压设备所需的工作压力。
  • 可以反馈主机的运行状况。输出供给压力信号和状态信号。

构造

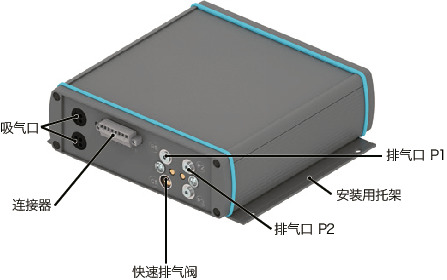

AEPN紧凑型压缩机


安装

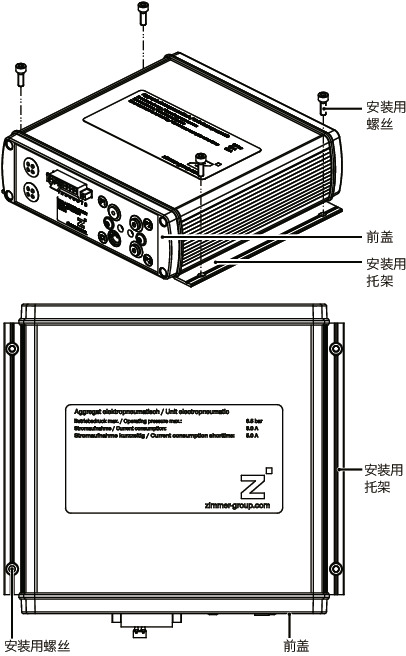

安装螺丝＊1请使用M4螺丝。
水平方向安装时，安装支架应朝下，垂直方向安装时，前盖应朝下。

AEPN紧凑型压缩机

＊1：　不附带安装用螺丝。


规格

控制方式电气
额定电流3A
最大消耗电流5A
DO输出24V/400mA
待机耗电量1W
公称工作压力0.6MPa
排气量6.3Nl/min(0.6MPa時)
排气压力范围0.45MPa～0.55MPa／0.55MPa～0.65MPa
时间负载率S3 - 15%ED（1个周期:3分钟）
电磁阀气压消失时开
电磁阀 开闭时间0.01s
噪音＜70db
可使用温度5℃～50℃

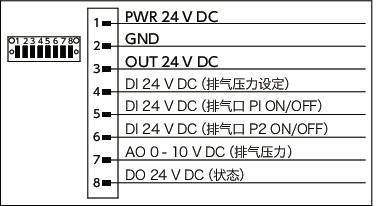

电气配线

AEPN紧凑型压缩机


使用例

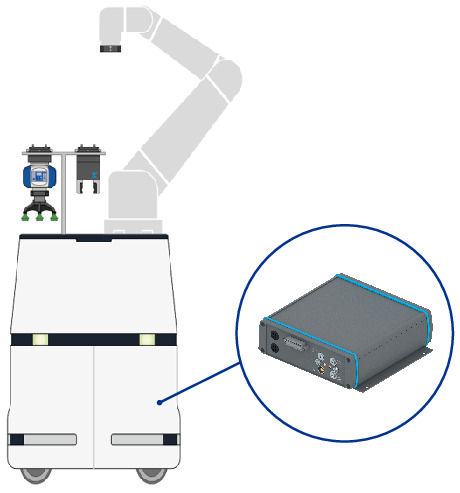

作为自动输送车的空气源

AEPN紧凑型压缩机


使用注意事项

使用前，请仔细阅读“使用说明书”，确保正确安全地使用。
运转时间应在时间负载率以内的时间。＊1

＊1：　AEPN在1个周期3分钟内，运行时间占27秒、停止时间占2分33秒。
