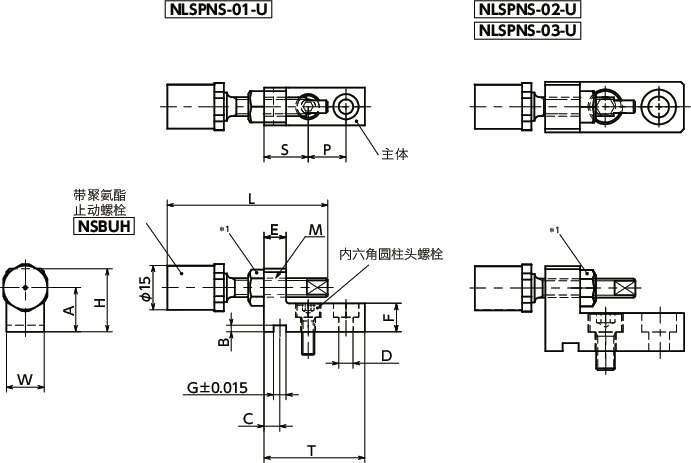

形状图

NLSPNS-U直线导轨用止动块 - 紧凑型 - 不锈钢制 - 附有带聚氨酯止动螺栓寸法図

＊1：　请在受力的相反侧使用锁定螺母。
仅NLSPNS-01-U为了避免与主体干涉，请在受力侧安装锁定螺母。

材质、表面处理


NLSPNS-U
主体SCS13
内六角圆柱头螺栓SUSXM7
带聚氨酯止动螺栓
NSBUH		聚氨酯
NSBUH-U		聚氨酯（黑）
肖氏硬度A90
止动螺栓S45C
无电解镀镍
锁定螺母SUS304

特点

  • 装入带聚氨酯止动螺栓NSBUH的紧凑型直线导轨用止动块。可节省设备与装置的空间或用于空间有限的部位。
  • 聚氨酯可缓和金属之间的冲击音。
  • 止动螺栓为便于微调旋入量的细牙螺纹型。
  • 不锈钢制。适用于需要具有耐腐蚀性的环境。
  • 所有产品均附带安装用内六角圆柱头螺栓。

用途

缓和金属之间的冲击音
滑台的位置调整
滑台的防脱落及防掉落
紧急停止时的挡块

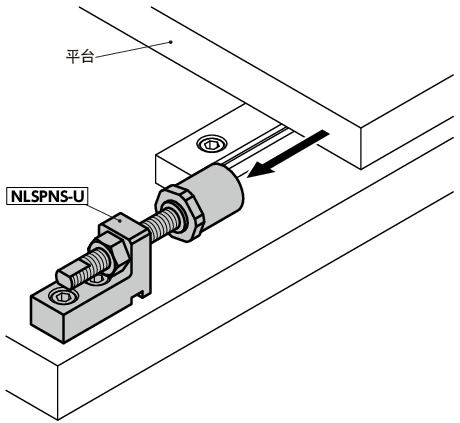

使用例

NLSPNS-U直线导轨用止动块 - 紧凑型 - 不锈钢制 - 附有带聚氨酯止动螺栓

请在受力的相反侧使用锁定螺母。
仅NLSPNS-01-U为了避免与主体干涉，请在受力侧安装锁定螺母。
