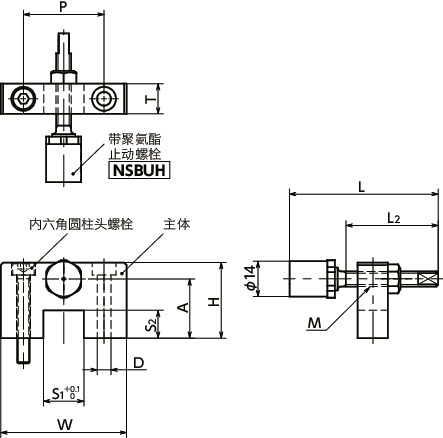

形状图

NLSEN-U直线导轨用止动块 - 底座固定 - 钢制 - 附有带聚氨酯止动螺栓寸法図

＊：　请根据安装面到平台顶部的距离确认A尺寸、并进行选择。

材质、表面处理


NLSEN-U
主体SS400
四氧化三铁保护膜（黑）
内六角圆柱头螺栓SCM435
四氧化三铁保护膜（黑）
带聚氨酯止动螺栓
NSBUH		聚氨酯
NSBUH-U		聚氨酯（黑）
肖氏硬度A90
止动螺栓S45C
无电解镀镍
锁定螺母SUS304

特点

  • 装入带聚氨酯止动螺栓NSBUH的门型直线导轨用止动块。可从轨道上部安装。
  • 聚氨酯可缓和金属之间的冲击音。
  • 止动螺栓为便于微调旋入量的细牙螺纹型。
  • 带聚氨酯止动螺栓为细牙规格，可进行精密的位置调整。
  • 对应轨道尺寸为15mm、20mm、25mm、30mm、35mm。
  • 所有产品均附带安装用内六角圆柱头螺栓。

用途

缓和金属之间的冲击音
滑台的位置调整
滑台的防脱落及防掉落
紧急停止时的挡块

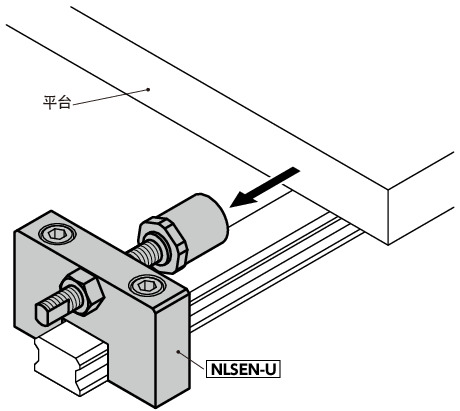

使用例

NLSEN-U直线导轨用止动块 - 底座固定 - 钢制 - 附有带聚氨酯止动螺栓

请在受力的相反侧使用锁定螺母。
