形状图

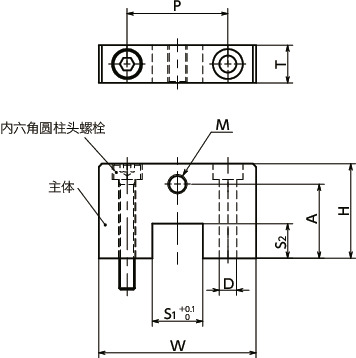

NLSENS直线导轨用止动块 - 底座固定 - 定位用（带细牙螺纹孔） - 不锈钢制寸法図

＊：　请根据安装面到平台顶部的距离确认A尺寸、并进行选择。

材质、表面处理


NLSENS
主体SUS304
内六角圆柱头螺栓SUSXM7

特点

  • 已加工螺孔（细牙）的门型直线导轨用止动块。可从轨道上部安装。
  • 和细牙螺纹止动螺栓＊1组合，便于螺纹旋入量的微调。
  • 不锈钢制。适用于需要具有耐腐蚀性的环境。
  • 对应轨道尺寸为15mm、20mm、25mm、30mm、35mm。
  • 所有产品均附带安装用内六角圆柱头螺栓。

＊1：　不附带止动螺栓。请另行准备。


用途

滑台的位置调整
滑台的防脱落及防掉落
紧急停止时的挡块

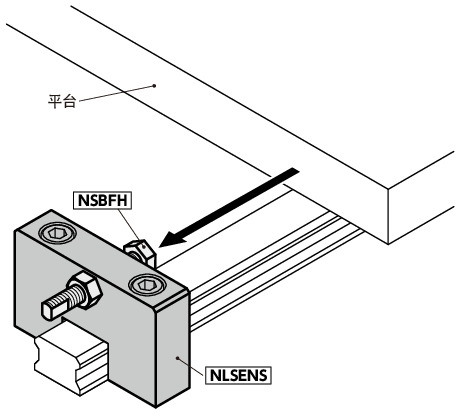

使用例

NLSENS直线导轨用止动块 - 底座固定 - 定位用（带细牙螺纹孔） - 不锈钢制

请在受力的相反侧使用锁定螺母。
