NLSDNS-N直线导轨用止动块 - 底座固定 - 定位用（带细牙螺纹孔） - 不锈钢制 - 带定位销寸法図

＊：　请根据安装面到平台顶部的距离确认A尺寸、并进行选择。

材质、表面处理


NLSDNS-N
主体SUS304
内六角圆柱头螺栓SUSXM7
定位销SUS303

特点

  • 已加工螺孔（细牙）、定位销安装孔的直线导轨用止动块。
  • 和细牙螺纹止动螺栓＊1组合，便于螺纹旋入量的微调。
  • 通过定位销，便于主体的定位。
  • 不锈钢制。适用于需要具有耐腐蚀性的环境。
  • 对应轨道尺寸为15mm、20mm、25mm、30mm、35mm。
  • 所有产品均附带安装用内六角圆柱头螺栓和定位销。

＊1：　不附带止动螺栓。请另行准备。


用途

滑台的位置调整
滑台的防脱落及防掉落
紧急停止时的挡块

使用例

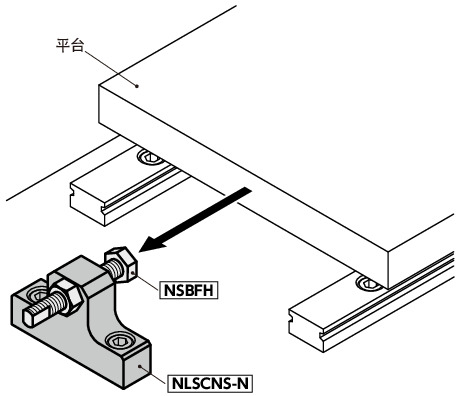

使用NLSCNS-N的示例

NLSDNS-N直线导轨用止动块 - 底座固定 - 定位用（带细牙螺纹孔） - 不锈钢制 - 带定位销

请在受力的相反侧使用锁定螺母。
