NBK导轨库浪霸 - 液压型 - 常闭型 - 细长型 - 带制动机构

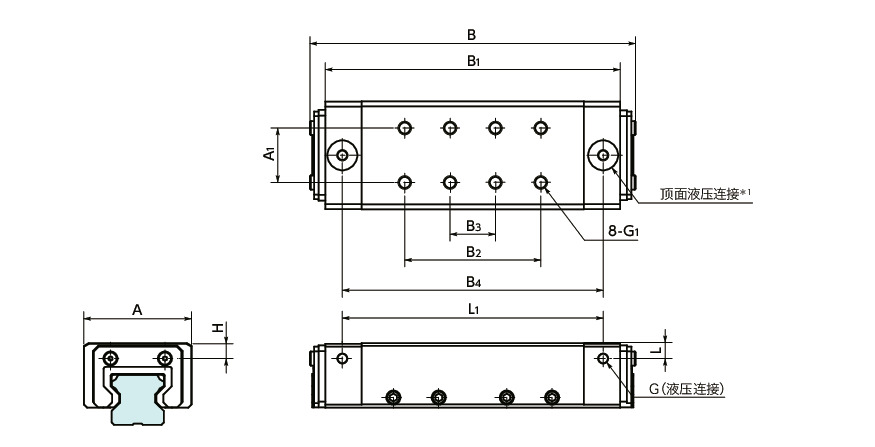

形状图
＊1： 使用顶面液压连接时，请使用附带的O型圈和切割环.

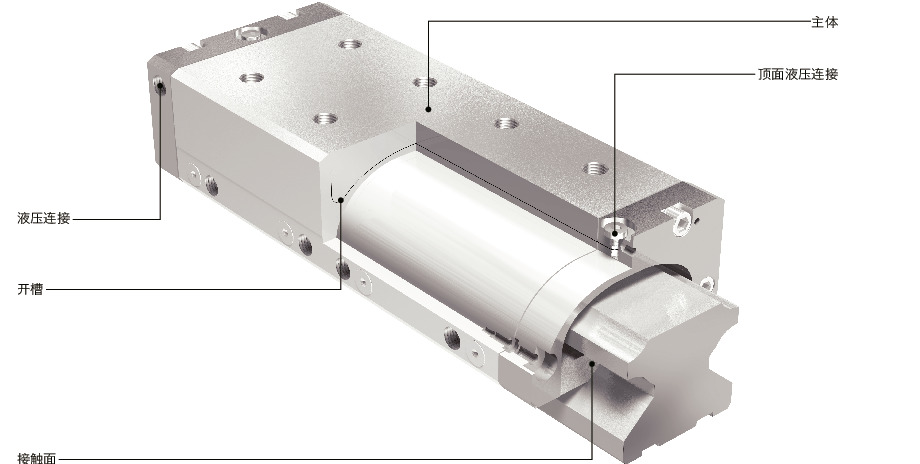

构造
材质、表面处理
| LBHS | |
|---|---|
| 主体 | 钢 无电解镀镍 |
| 接触面 | 特殊制动片 |
| 密封圈＊1 | NBR |
| O型圈 | FKM |
| 切割环 | 16MnCrSPb5 |
＊1： 可选择有无密封圈。
特点
- 液压控制。
- 超重载用。
- 细长型。
- 削减零件数，实现高刚性。
- 保持力：1300N～15000N
- 带制动机构。
可作为紧急情况下的制动器使用。请与关闭系统时停止供给液压的控制装置配套使用。 - 为常闭（Normally Closed）型。
供给液压时：解除夹紧。
释放液压时：夹紧线性导轨。 - 型号的末尾符号为A的商品带有密封圈＊1。
＊1： 出厂时，固定密封圈的螺丝处于临时紧固的状态。将LBHS安装到导轨上之后，需要进行紧固。
规格
| 控制方式 | 液压、常闭型 |
| 开放压力 | 12MPa～13MPa |
| 响应时间 | 最大0.08s |
| 夹紧寿命＊1 | 50万次 |
| 制动器寿命＊1 | 500次 |
| 使用温度 | -10℃～70℃ |
| 适用导轨的公称尺寸 | ＃20～＃65 |
＊1： 仅供参考数值，并非保证数值。
安装
| 螺纹公称直径＊1 G1 | 紧固扭矩 （N・m） |
|---|---|
| M5 | 6 |
| M6 | 10 |
| M8 | 25 |
| M10 | 49 |
＊1： 请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项（ ⇒请事先确认安全注意事项 ）、设计中的注意事项（ ⇒设计中的注意事项 ）、安装步骤（ ⇒安装步骤 ）。
配管
| 导轨公称尺寸 | 螺纹公称直径 G | 液压油量 （ℓ/周期） |
|---|---|---|
| ＃20 | M5×0.8＊1 | 0.0010 |
| ＃25 | M5×0.8＊1 | 0.0011 |
| ＃30 | G1/8 | 0.0014 |
| ＃35 | G1/8 | 0.0018 |
| ＃45 | G1/8 | 0.0021 |
| ＃55 | G1/8 | 0.0029 |
| ＃65 | G1/8 | 0.0035 |
＊1： 备有选购件铜管用接头LZCH-M5-D4（螺纹公称直径：M5×0.8、适用管外径：φ4）。
