导轨钳制器

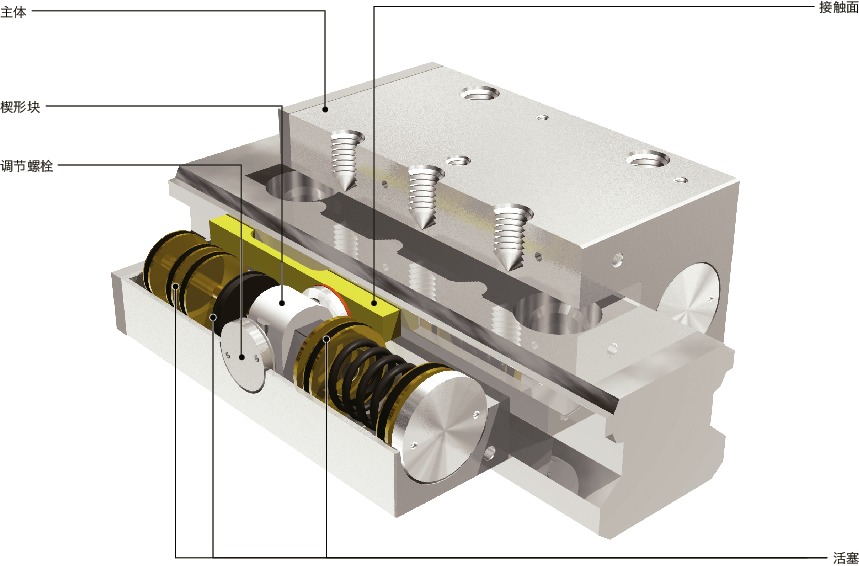

构造

特点

• 带制动机构。
  可作为紧急情况下的制动器使用。请与关闭系统时停止供给空气压力的控制装置配套使用。
• 最适合使用线性马达的用途以及防止Z轴（垂直轴）滑台下落。
• 作为制动器使用时，请参阅下述各页计算停止距离。
  ⇒停止距离的计算
• 也可用于固定滑台、定位及防止振动。
• 为常闭（Normally Closed）型。
  供给气压时：解除夹紧。
  排出气压时：借助弹簧的作用力夹紧线性导轨。

增压连接

增压连接的连接方法

1. 拆除空气滤清器。
2. 装上管接头、软管和电磁阀。
3. 开始供气。
4. 启动电磁阀，确认库浪霸的开闭状况。

使用注意事项

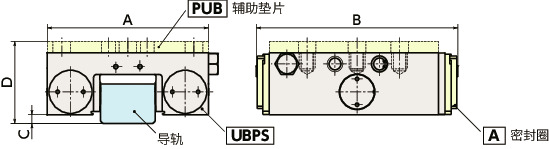

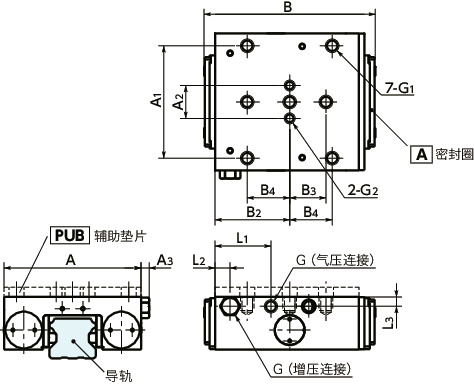

安装图
