NBK导轨库浪霸 - 气压型 - 常开型 - 细长型

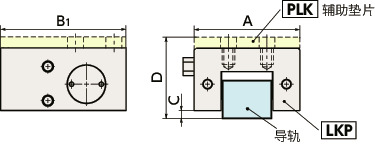

形状图

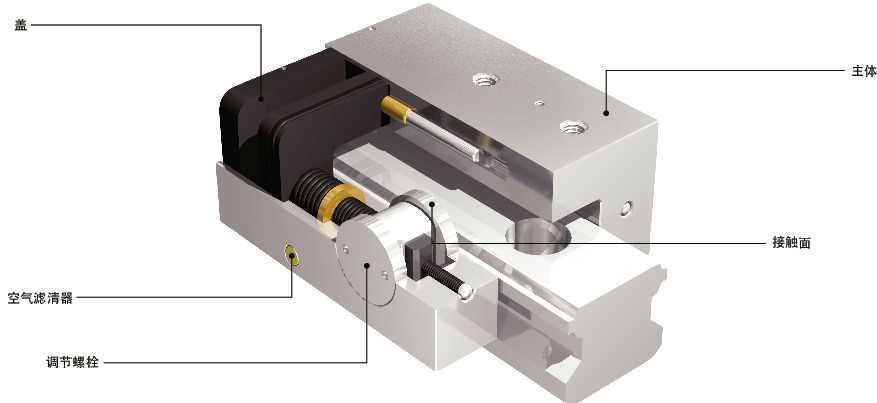

构造
材质、表面处理
| LKP | |
|---|---|
| 主体 | 相当于SCr415 无电解镀镍 |
| 接触面 | 相当于SUJ2 |
| 调节螺栓 | 相当于SUJ2 |
| 盖 | POM |
| 空气滤清器 | 黄铜 |
特点
- 细长型。
- 用于固定滑台、定位及防止振动。
- 为常开（Normally Open）型。
供给气压时：夹紧线性导轨。
排出气压时：解除夹紧。 - 设计小巧。
- 可简单地组装到现有系统上。无需进行诸如延长导轨长度或变更滑台尺寸等设计变更。
规格
| 控制方式 | 气压、常开 |
| 最低使用压力 | 0.3MPa |
| 最高使用压力 | 0.65MPa |
| 响应时间 | max. 0.06s |
| 夹紧寿命＊1 | 500万次 |
| 使用温度 | -10℃～+70℃ |
| 适用导轨的公称尺寸 | ＃15～＃55 |
＊1： 仅供参考数值，并非保证数值。
安装
| 螺纹公称直径＊1 | 紧固扭矩 （N・m） |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 23 |
| M10 | 46 |
＊1： 请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项、设计中的注意事项、安装步骤。⇒请事先确认安全注意事项⇒设计中的注意事项⇒安装步骤

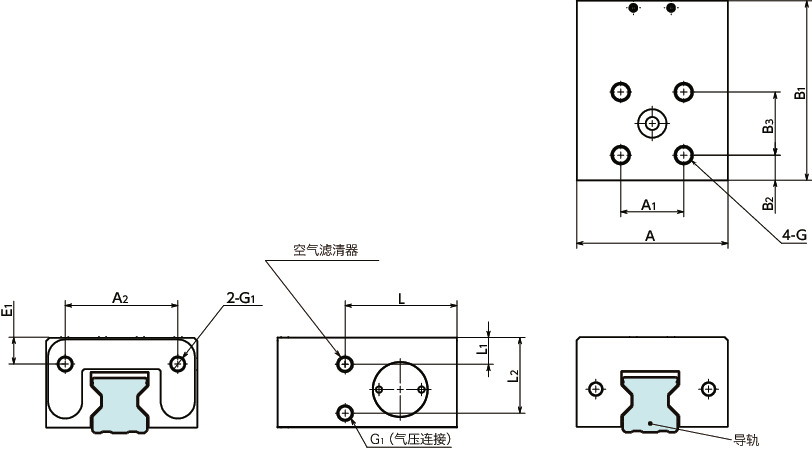

安装图
配管
| 导轨公称尺寸 | 螺纹公称直径 | 空气消耗量＊1 （ℓ/周期（ANR）） |
|---|---|---|
| ＃15 | M3 | 0.023 |
| ＃20 | M3 | 0.037 |
| ＃25 | M5 | 0.054 |
| ＃30 | M5 | 0.095 |
| ＃35 | M5 | 0.130 |
| ＃45 | M5 | 0.246 |
| ＃55 | M5 | 0.334 |
＊1： 压力为0.6MPa时的值。
保持力
本商品目录中记载的保持力是压力为0.6MPa时的值。保持力在0.3MPa～0.6MPa的范围内与压力成正比。
