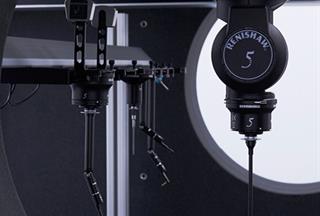

REVO五轴测量系统

REVO®系统能够在同一台坐标测量机 (CMM) 上执行高性能扫描测量、非接触式测量和表面粗糙度分析。

五轴多类型传感器测量系统

REVO系统采用同步运动和五轴测量技术，极大降低了坐标测量机在超高测量速度下的动态误差。

这是通过在坐标测量机做慢速线性运动的同时，由REVO-2测座完成要求的快速运动来实现的。采用灵活的端部感应技术进一步增强了系统的精度和性能。可拆卸的测头系统配用低成本交换架，提高了系统灵活性。

速度、精度、灵活性

REVO五轴测量系统可安装在新坐标测量机上，也可作为获得认证的升级选件安装在现有坐标测量机上，其优点包括：

表面粗糙度检测和尺寸测量。

节省15%至50%的检测循环时间。

大幅提高效率，降低资金投入。

测量速度快

测量速度高达500 mm/秒，从而提高工件测量效率

数据采集速度高达每秒4,000个点

通过无级定位和五轴运动，减少在切换工件特征之间的非生产性转换时间

通过推论校验所有位置实现快速标定，从而增加测量时间

系统精度高

五轴扫描技术可减少坐标测量机的运动以及由此产生的动态误差

扫描测力极低，可降低测针磨耗

通过无级定位和五轴运动，可测量之前难以接近的特征

端部感应技术进一步增强了系统的精度和灵活性

灵活性强

从测座旋转中心轴向延长高达800 mm

具备多类型传感器测头和测针交换能力

雷尼绍UCCserver软件应用程序（基于I++ DME命令协议）为REVO-2控制器提供接口

可拆卸的测头系统配用低成本交换架，提高了系统灵活性
